Felszereltebb Mk1 és Mk2 Mondeo-ban találkozhatunk a belső ajtónyitók megvilágításával. Ez azonban az Mk3-ból kimaradt – gondolom költségcsökkentés áldozata lett. De sebaj, pár fillérből és a szabadidőnkből feláldozott kis időből mi is megvalósíthatjuk e remek kis okosságot.

Mi kell hozzá?

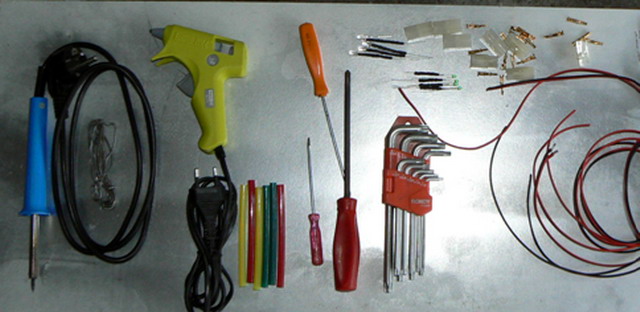

A gyári alkatrészek bontásához és összerakáshoz egy miniatűr lapos csavarhúzó, egy csillagcsavarhúzó, és egy torx kulcs. Az elektromos munkákhoz, Forrasztópáka, forrasztó ón (cin), továbbá a világítás helyének kialakításához egy fúrót és rögzítéséhez én egy ragasztópisztolyt használtam.

A szükséges alkatrészeket bármelyik elektronikai szakboltban megvásárolhatjuk: vezetékeket, csatlakozókat, ellenállásokat és a LED-eket.

Először is otthon akár a konyha- vagy íróasztalon össze kell raknunk a következő alkatrészt:

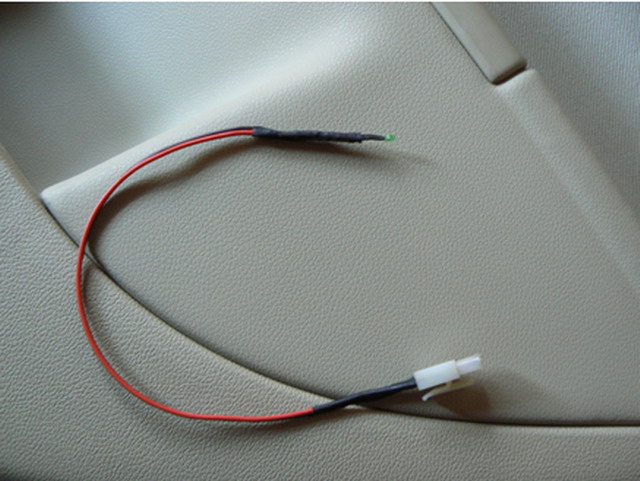

Ez miből áll? Van a LED (3mm-es elég), van egy (több) ellenállás, vezeték a gyári kábelezéshez, és a későbbi szerelés megkönnyítéséhez a csatlakozók. A LED 3,2V-on világít tökéletesen 20mA áram mellett, az autóban 14,4V van, így 11,2V-ot kell elsütnünk valahova. S ez az ellenálláson fog majd elpárologni. Hogy mekkorán azt kiszámolhatjuk a kis képletünkkel : R = U / I Tehát 11,2V/0,02A = 560 Ohm. Ezt az ellenállást ráforrasztottam a LED pozitív (hosszabbik) lábára majd zsugorcsövet kapott ez a lába a szigetelés végett. A két lábra ráforrasztottam még a vezetéket (ennek hosszúságát szemre ki lehet mérni) Majd a csatlakozót forrasztottam a végére. Nos ebből legyártunk négyet illetve egy kisebb vezetékre ráforrasztjuk a csatlakozó másik felét (ez kerül majd a gyári vezetékelésre) és az asztali munkával végeztünk. POLARITÁSRA TESSÉK MINDIG FIGYELNI ! (LED-nél nem mindegy merre megy a ménkü)

Mehetünk a garázsba autót bontani!

Hogyan tegyük?

Először is a kárpitokat kell levennünk. A borítást hátul 6 csavar tartja: Ajtónak szembe állva jobb és bal oldalon 2-2 db csillag, a kilincsfészeknél egy torx, a fogantyúnál 1-1 nagyobb csillagfejű csavar. Elől pedig 9 darab rögzíti a helyére:

Ajtónak szembe állva jobb, bal oldalon illetve alul 2-2 db csillag, a kilincsfészeknél egy torx, a fogantyúnál 2-2 nagyobb csillagfejű csavar.

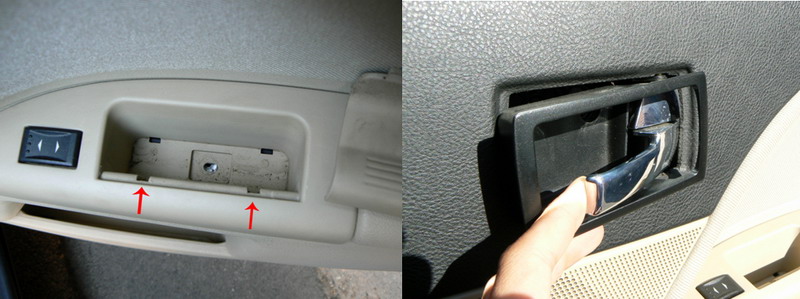

A fogantyú belső borítását a miniatűr sima csavarhúzónkkal tudjuk kipattintani a helyükről. A csavarok kiszedése után a borítás alsó felét elhúzzuk az ajtótól, majd fölfelé toljuk az egészet.

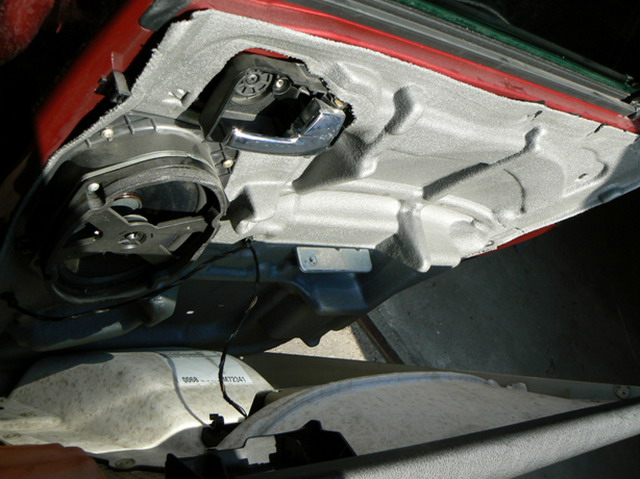

Levételkor az elektromos ablak vezetékeire vigyázzunk, mert nem túl hosszúak, így akár tönkre is tehetjük azokat. S már lenn is van a borítás. Az ablakemelő kapcsolóról leválasztjuk a vezetéket és félre is tehetjük a borítást.

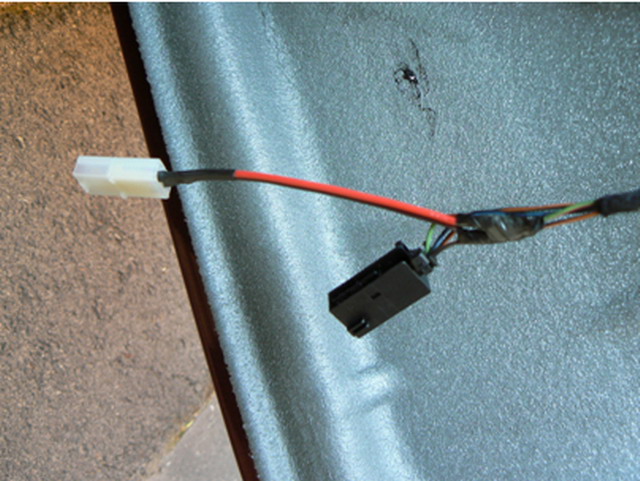

A korábban elkészített kisebb és csatlakozóval ellátott vezetékdarabkánkat most ráforrasztjuk a gyári vezetékekre, majd szigeteljük azokat.

Melyek a szükséges vezetékek a sok közül?

Íme:

Vezetőoldali ajtónál:	Pozitív= zöld/sárga	föld = fekete
Utasoldali ajtó :	Pozitív= zöld/kék	föld = fekete
Hátsó ajtók :	Pozitív= zöld/piros	föld = narancs/fekete

Ezek ha elkészültek jöhet a barbárkodás. A kilincs fészekbe fúrunk egy 3mm-es lyukat a LED-nek. A lyukat a kilincs fészek felső részén úgy fúrjuk, hogy fentről lefelé világítson a LED.

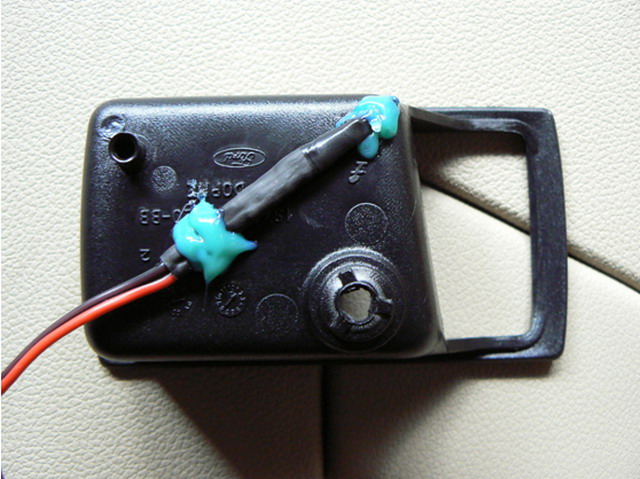

A LED-et helyezzük a lyukba, majd az ellenállást rögzítsük a ragasztópisztollyal a fészek külső felére. Ezt ismét négyszer elvégezzük, majd jöhet a visszaszerelés.

Csatlakoztassuk az ablakemelő kapcsolót, majd a LED-ünk vezetékét fűzzük át a borításon, s csatlakoztassuk a vezetékhez. A borítás felső részét akasszuk be az ablakhoz, majd rögzítsük az ajtópaneleket a helyükre. Tegyük a helyükre a kilincsfészkeket, rögzítsük őket, s a fogantyúk belső borításait is visszapattinthatjuk a helyükre. Ha mindez megvan, kapcsolhatunk egy gyújtást a kocsin és szemrevételezhetjük a munkánk gyümölcsét 

Jó szerelgetést!
