Rádió lábkiosztások

A MondeoWiki wikiből

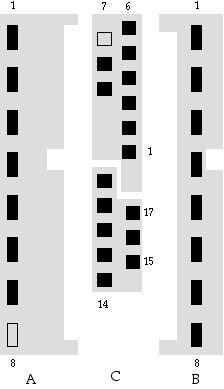

Lássuk, melyik vezeték mihez tartozik...

A blokk

  1. akkumulátor +
  2. világítás -
  3. gyújtás
  4. világítás +
  5. riasztó
  6. akkumulátor -
  7. elektromos antenna / erősítő vezérlés (REM)

B blokk (hangszórók)

  1. bal első+
  2. bal első-
  3. bal hátsó+
  4. bal hátsó-
  5. jobb első+
  6. jobb első-
  7. jobb hátsó+
  8. jobb hátsó-

C blokk

  1. ACP+
  2. ACP-
  3. tolatóradar némítás
  4. telefon némítás
  5. test/telefon pajzs
  6. AVC (sebességfüggő hangerő-változtatás)
  7. -
  8. kihangosító hang 1
  9. kihangosító hang 2
  10. clock select
  11. kormánytávirányító 1
  12. kormánytávirányító 2
  13. SCP+
  14. SCP-
  15. NVA mute
  16. NVA 1
  17. NVA 2
