Vízhőfokjeladó ellenőrzése ellenállásméréssel

A MondeoWiki wikiből

Mérjünk ellenállást a jeladó kapcsai között, az aktuális hőmérsékletre következtethetünk a környezeti hőmérsékletből. Az értékek így kell alakuljanak:

  • 10°C 58 kΩ
  • 30°C 24 kΩ
  • 50°C 11 kΩ
  • 80°C 4 kΩ

Amit keresel, az a termosztátházban felül lévő jeladó.

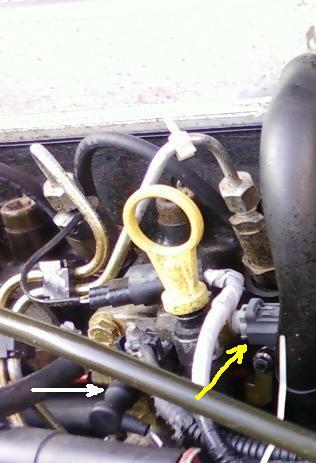

Ezen a képen Mk1/2 TD termosztátháza látható, fehér nyíllal a műszerfal jeladója, sárgával az ECU jeladója van jelölve
a szenzor maga, kiszerelve

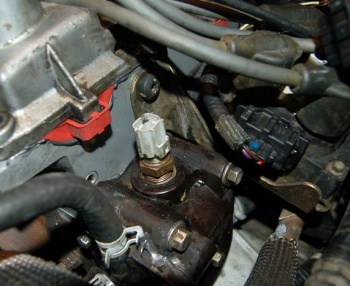

Felső jeladó benzinesnél

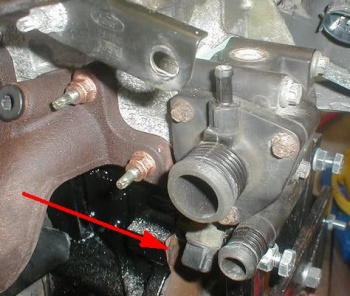

Alsó jeladó benzinesnél

A műszerhez tartozó jeladó értékei, amikor beér a normál tartományba 255 Ohm, amikor üzemmeleg, 75 Ohm.
